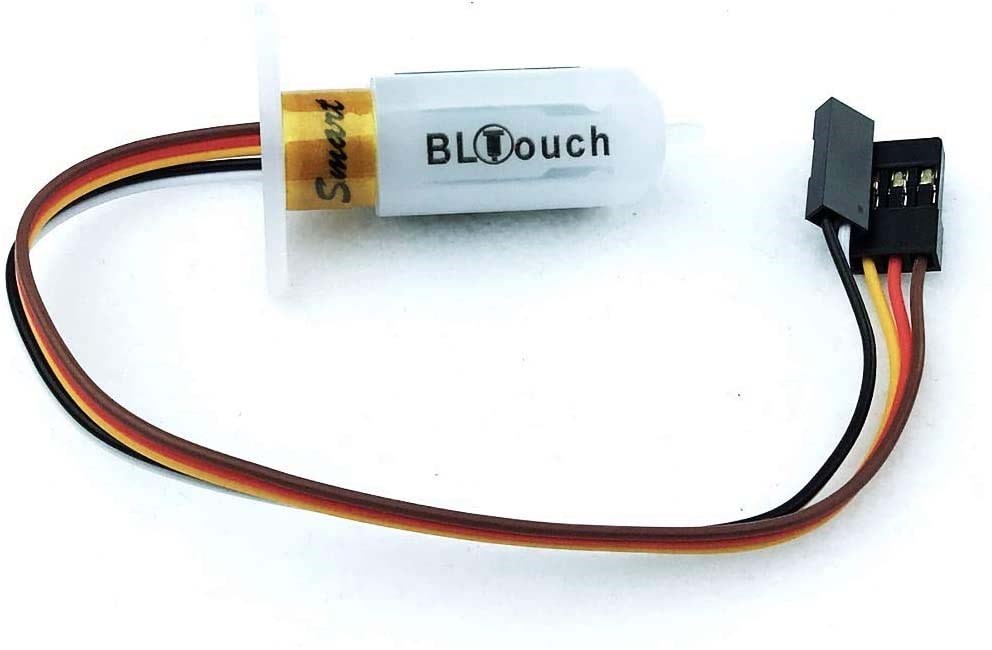

Датчик наклона платформы BLTouch Smart V3.1

Знаменитый сенсор BLTouch от ANTCLABS из Южной Кореи! BLTouch - это датчик положения рабочего стола 3D принтера, который позволяет автоматически выравнивать платформу, независимо от типа поверхности.

BLTouch - датчик автоматического выравнивания кровати для 3D принтера, с помощью которого можно точно измерить наклон поверхности стола. Он может работать с любыми типами поверхностей рабочего стола, такими как стекло, клейкие ленты и другими.

---

Легкая установка

BLTouch имеет две группы проводки: одна с двумя, а другая с тремя проводами. Трехпроводная группа представляет собой стандартное соединение сервопривода, а двухпроводная группа - это переключатель. Датчик управляется сервоприводом и при необходимости выдвигается и убирается. Переключатель сообщает принтеру когда датчик касается стола (см. документацию принтера чтобы узнать где подключить эти разъемы). Точное назначение проводов можно найти в руководстве. При установке на хотэнд, обязательно проследите чтобы удлиненный доходил до сопла, иначе он выйдет из стоя! Проверьте это визуально, до подключения BLTouch.


BLTouch подключается к плате управления 3D-принтера через четыре контакта и выполняет следующие функции:

Коричневый/Черный: Земля;

Красный: 5В;

Оранжевый: Контрольный сигнал;

Белый: Z-min;

Обратите внимание, что в зависимости от модели вашего 3D-принтера, для правильной работы BLTouch может потребоваться обновление прошивки.

---

Функции датчика

Основные функции BLTouch такие же и у обычных датчиков автоматического выравнивания платформы.Поэтому BLTouch совместим практически с любым принтером.
BLTouch имеет простую конструкцию и высокую точность благодаря использованию электромагнитного датчика Холла прогрессивной конструкции. Он разработан для простоты использования и приятной печати. Позволяет использовать несколько интеллектуальных функций таких как самопроверка, сигнализация, срабатывание сигнализации и режим сенсорного переключения. Синий предназначен светодиод для отображения сервосигнала и теста Z-Probe (Zmin).

---

Комплект поставки

1 x BLTouch (Smart V3.1);

2 болта с гайкой и шайбой;

2 пружины для крепления BLTouch;

2 x корпус Dupont 3Pin;

2 x 2-контактный корпус Dupont;

3 x Dupont 1-контактный корпус;

10 булавок Dupont;

1 х перемычка;
