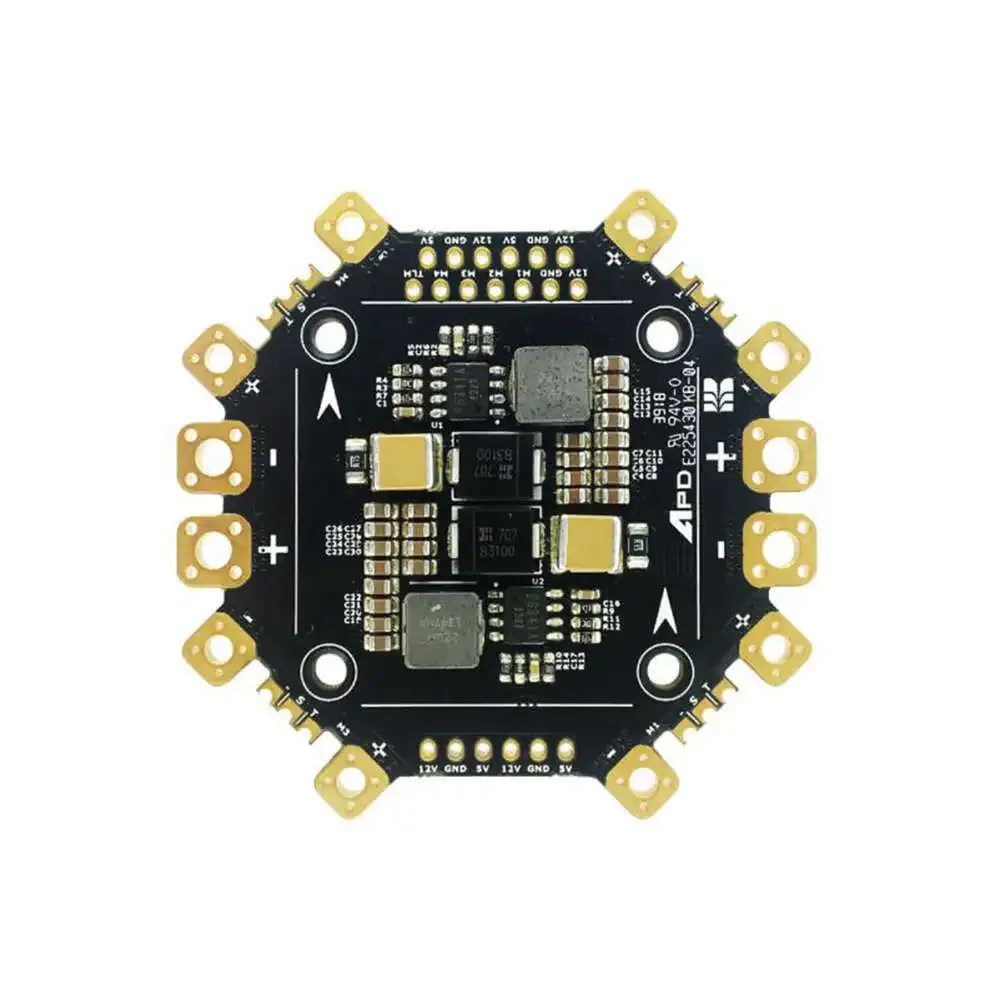

Плата распределения питания PDB500
Закажите плату распределения питания PDB500 для дронов по доступной цене!
Плата распределения питания PDB500 от COPTERPARTS обеспечивает стабильное энергоснабжение компонентов дрона. Она объединяет питание от аккумулятора с ESC, двигателями и дополнительным оборудованием. Устройство предотвращает перегрузки и короткие замыкания, защищая электронику.
PDB500 упрощает монтаж: все подключения выполняются через единую плату. Это снижает риск ошибок при сборке коптера. Плата совместима с большинством моделей дронов и компонентами COPTERPARTS.
PDB500 поддерживает входное напряжение от 2S до 6S LiPo-аккумуляторов. Максимальный ток нагрузки достигает 100А, что подходит для мощных мультикоптеров. Плата имеет вес 25 г и толщину 1.5 мм для минимальной нагрузки на конструкцию.
На плате размещены 8 пар паяльных контактов для подключения ESC и периферии. Дополнительные разъемы позволяют интегрировать камеру, светодиоды или телеметрию. Все элементы промаркированы, что ускоряет процесс сборки.
Советы по выбору и эксплуатации
PDB500 оптимальна для дронов размером от 250 до 550 мм. Для гоночных моделей используйте плату с дополнительным креплением антивибрацией. Регулярно проверяйте контакты на окисление при активной эксплуатации.
Преимущества платы распределения питания
PDB500 отличается компактным дизайном, что экономит место в конструкции. Материалы платы устойчивы к вибрациям и перепадам температур. Встроенные предохранители автоматически отключают питание при аварии.
Использование PDB500 повышает безопасность полетов и продлевает срок службы оборудования. Плата поддерживает работу с LiPo-аккумуляторами разной емкости. Легкая установка и настройка делают ее идеальной для новичков и профессионалов.
Закажите PDB500 в COPTERPARTS для надежной и эффективной сборки дрона. Гарантия качества и техническая поддержка обеспечат уверенность в каждом полете. Оставьте заявку — и ваш заказ придет в кратчайшие сроки!
Технические характеристики
- Вход 4S-12S
- 8 слоев меди по 4 унции на каждый ESC
- Переключающий регулятор 12V @ 3A
- Переключающий регулятор 5V @ 3A
- Защита от перегрузки по току и короткого замыкания на регуляторах 5 В и 12 В
- Имеет два основных входа питания, модульный аккумулятор
- Терморазгрузка на всех выступах припоя для облегчения пайки
- Толщина 2,5 мм для прочности и надежности
- 58 мм x 58 мм в размере
- Печатная плата рассчитана на непрерывную 180 ° C.
-
Габариты5,8 x 5,8 см
-
Поставщикcopterparts.ru
