SDR плата разработки HAMGEEK Zynq7020+AD9363

Купите SDR-плату разработки HAMGEEK для радиотехнических экспериментов

HAMGEEK — специализируется на разработке и производстве доступных и высокопроизводительных платформ программно-определяемого радио (SDR). Компания создаёт функциональные аналоги популярных решений, таких как USRP B210 и PlutoSDR, делая передовые технологии доступными для инженеров, исследователей и разработчиков.

Продукция HAMGEEK предназначена для изучения радиотехнологий, прототипирования систем связи, анализа спектра, а также для интеграции в беспилотные авиационные системы (БАС) и робототехнику. Бренд предлагает широкий модельный ряд: от бюджетных плат на базе Zynq7010 для начинающих до мощных решений с FPGA Spartan-6 и усилителями мощности для профессиональных задач.

• Широкий частотный диапазон от 70 МГц до 6 ГГц для любых радиотехнических задач.
• Полоса пропускания до 56 МГц для высокоскоростной передачи данных.
• Поддержка режима MIMO 2x2 для одновременной передачи и приёма сигналов.
• Совместимость с GNU Radio, MATLAB, SDR# и другими средами разработки.
• Открытая архитектура и доступный исходный код для кастомизации и быстрого прототипирования.

Как работает SDR-плата HAMGEEK Zynq7020+AD9363

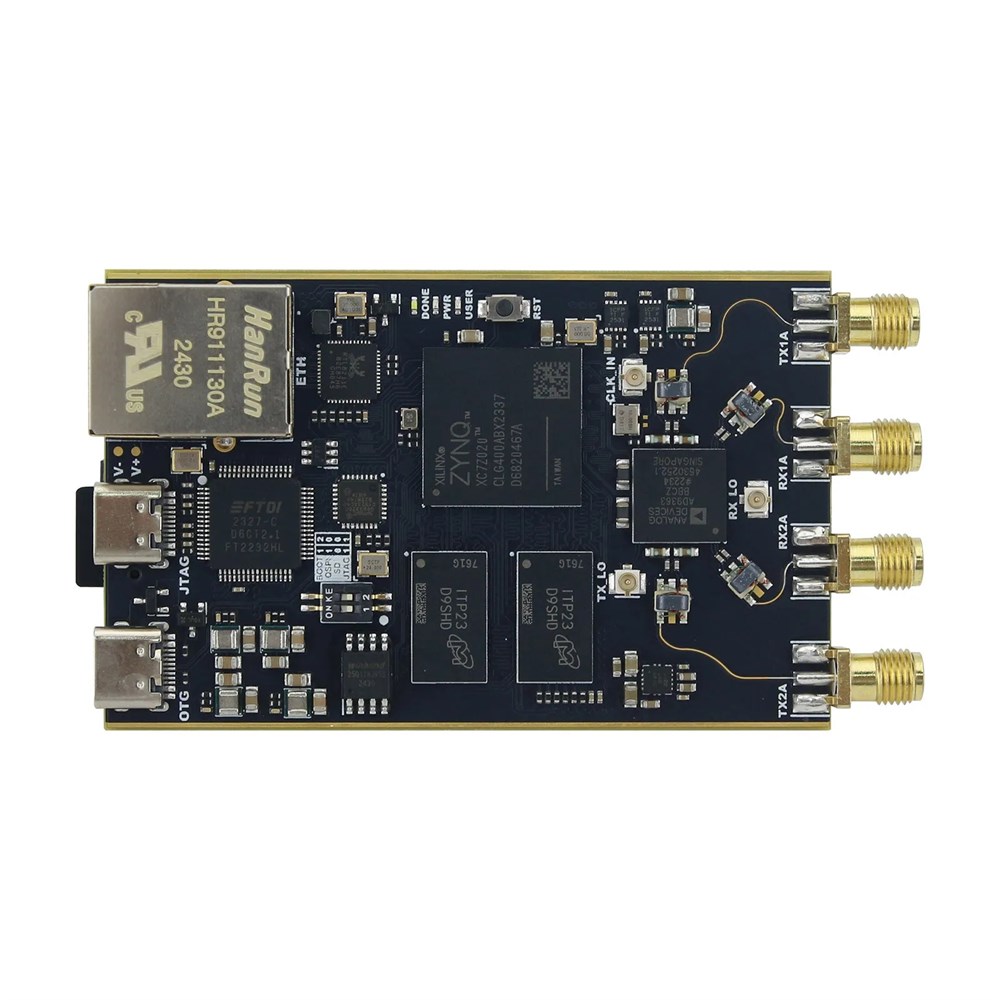

Плата построена на базе системы-на-кристалле (SoC) Xilinx Zynq-7020. Он объединяет два ядра ARM Cortex-A9 с частотой 766 МГц и FPGA с 85 тыс. логических элементов. В качестве радиочастотного интерфейса используется трансивер AD9363 (с возможностью программной замены на AD9361), поддерживающий частоты от 70 МГц до 6 ГГц и полосу пропускания до 20 МГц.

Плата оснащена 1 ГБ DDR3-памяти, гигабитным Ethernet, портами USB 2.0 и USB Type-C, слотом для SD-карты и разъёмами SMA для подключения антенн. Высокоточный тактовый генератор с точностью 0.5 ppm обеспечивает стабильность частоты. Устройство поддерживает питание через USB Type-C и оснащено активным охлаждением для работы в интенсивных режимах.

Технические характеристики и функционал

Модельный ряд HAMGEEK включает несколько версий платы, различающихся комплектацией и возможностями. Базовая версия Zynq7020+AD9363 обеспечивает частотный диапазон 70 МГц – 6 ГГц и полосу пропускания до 20 МГц. Версия с усилителем мощности (PA) увеличивает выходную мощность для работы на дальних дистанциях. Модель P210 предлагает улучшенную производительность: тактовый генератор 0.5 ppm, интерфейс Type-C и поддержку ZED-FMCOMMS2-3/Openwifi/Pluto SDR.

Флагманская модель E310 использует чип AD9361 с полосой до 56 МГц и поддерживает синхронизацию нескольких трансиверов. Все платы совместимы с широким спектром ПО: IIO Oscilloscope, SDR Sharp, GNU Radio, MATLAB, SDRangel, DragonOS. Устройства подходят для задач дистанционного зондирования, радиолокации, цифрового вещания, Zigbee и Wi-Fi.

Выбирайте SDR-плату разработки HAMGEEK Zynq7020+AD9363 в магазине COPTERPARTS. Ваши радиотехнические эксперименты и образовательные проекты получат профессиональную основу. Закажите портативную SDR-платформу для изучения и разработки уже сегодня.

• RFIC: AD9363BBCZ / AD80305BBCZ
• Процессор: XC7Z020-2CLG400I
• Частота гетеродина: 70 МГц – 6 ГГц
• Полоса пропускания: 200 кГц – 20 МГц
• Радиоинтерфейс: 2T2R
• DDR3: 1 ГБ
• Flash: 16 МБ
• Ethernet 1000/100/10 Мбит: один (PS)
• UART + JTAG: один (Type-C)
• USB 2.0: один (Type-C)
• Слот для SD-карты: один
• Расширяемый ввод-вывод: 1.8 В IOx8, 3.3 В IOx4
• Выход PTT: один (уровень 5 В)
• Тактовый генератор RFIC: 0.5 ppm TCXO / FPGA / IPEX (по умолчанию TCXO)
• Размеры: 88 x 62 x 22 мм (CNC)
• Способы питания: USB / JTAG / XH2.54
