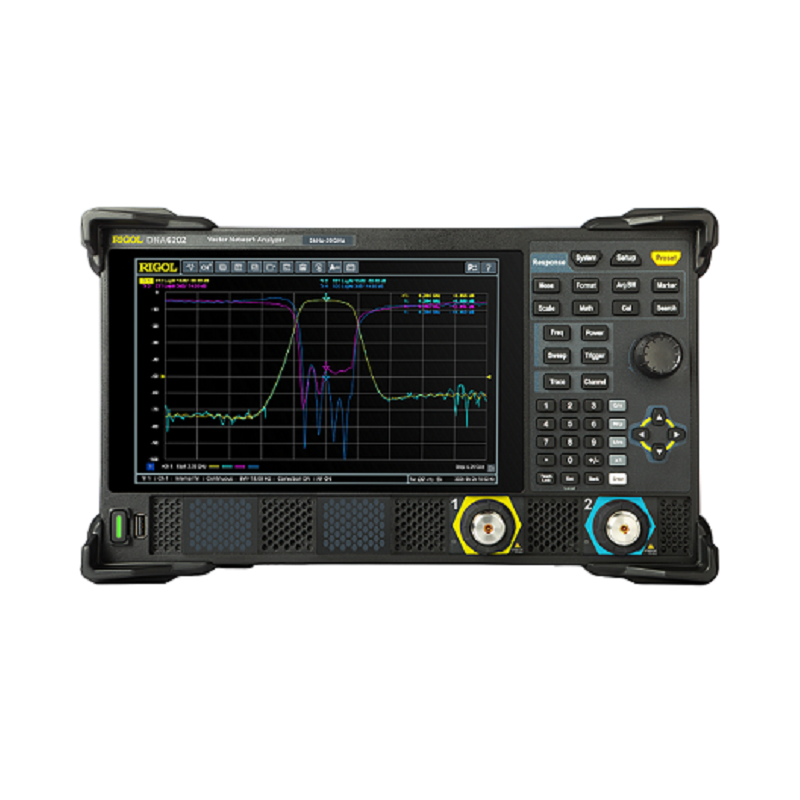

Анализатор цепей векторный RIGOL DNA6202

Анализатор цепей векторный двухпортовый DNA6202 —модель новой серии DNA6000.

Благодаря использованию уникальных технических решений, современной элементной базы, изделие обладает высокими техническими характеристиками, имеет эргономичный дизайн, оптимальное соотношение цена/качество.

Назначение

Изделие предназначено для проведения высокоточных измерений комплексных коэффициентов передачи и отражения (S-параметров) многополюсников (фильтров, усилителей мощности, антенно-фидерных устройств и т.д.), отображения результатов измерений, записи результатов измерения во внутреннюю или внешнюю память.

Особенности и преимущества

• диапазон рабочих частот: от 5 кГц до 20 ГГц;
• количество измерительных портов: 2;
• разъем: NMD 3.5 мм (вилка);
• разрешение по частоте: 1 Гц;
• максимальная выходная мощность: 10 дБм;
• динамический диапазон: 127 дБ (тип.);
• уровень шума измерительной трассы: 0,003 дБ (СКЗ);
• полоса пропускания ПЧ: от 1 Гц до 10 МГц;
• совместимость с механическими и электронными калибровочными модулями ECal, поддержка различных типов калибровки (SOLT, Response Short, Response Open, OSL, Enhanced Response 1 to 2, Response Thru);
• измерение S-параметров, анализ во временной области TDA, тестирование антенн;
• ручка для переноски, компактные размеры (358,1 мм x 214,8 мм x 300 мм) и небольшой вес;
• 10,1-дюймовый сенсорный HD-дисплей разрешением 1280 x 800 точек;
• интерфейсы связи LAN, USB;
• поддержка стандартных команд SCPI;
• удаленное управление через Web-интерфейс;
• вывод сигнала по HDMI-интерфейсу на внешний монитор;
• два режима управления – управление жестами сенсорным экраном, кнопочный режим, внешняя клавиатура/мышь.
