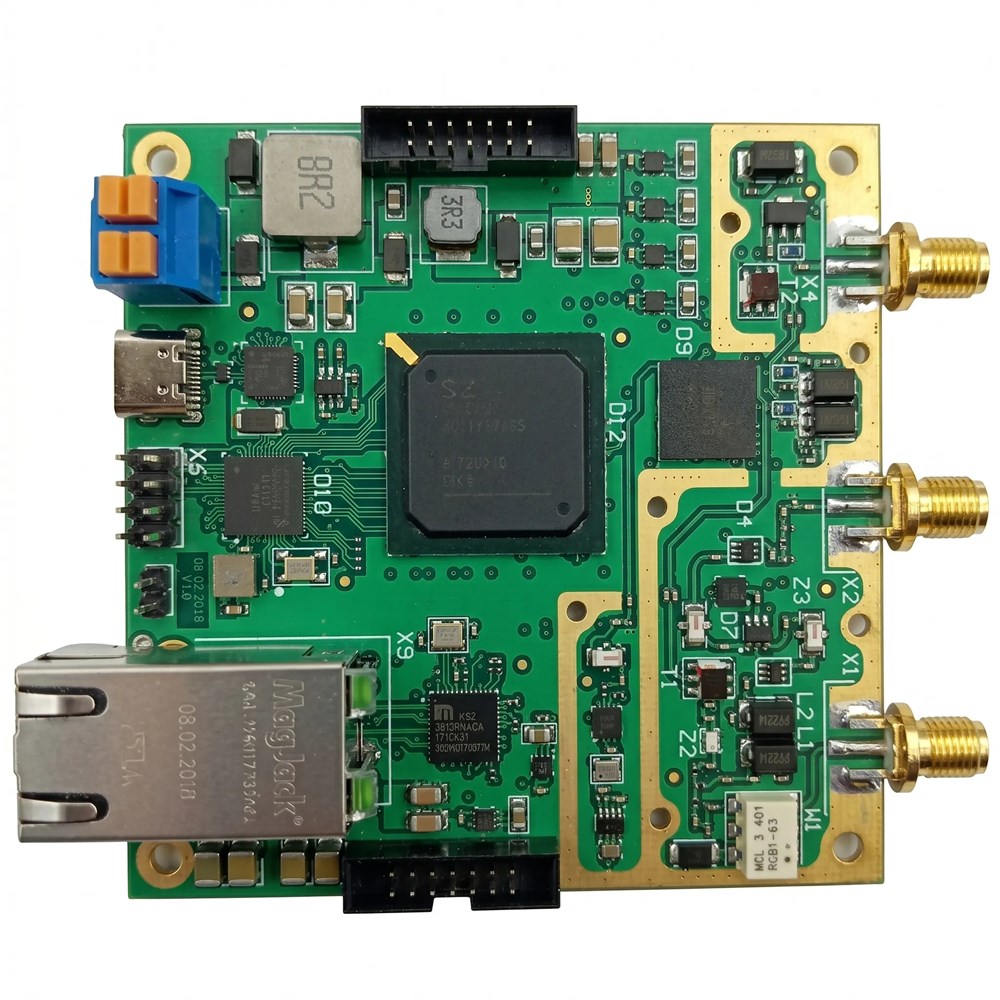

Высокоскоростное сканирующее радиоприёмное устройство РЗЭ

Купите высокоскоростное сканирующее радиоприёмное устройство РЗЭ для профессионального анализа спектра

Российский прибор от Ростовского завода электроники предназначен для скоростного радиомониторинга. Устройство сканирует диапазон от 500 МГц до 6 ГГц. Это идеальный инструмент для поиска и анализа сигналов в реальном времени.

• Широкий диапазон частот до 6 ГГц для сложных задач.
• Высокая скорость сканирования более 6 ГГц в секунду.
• Низкий коэффициент шума всего 2 дБ на 800 МГц.
• Компактный размер 80x80 мм для лёгкой интеграции.
• Интерфейс Ethernet 1G для быстрой передачи данных.

Как работает сканирующий приёмник РЗЭ

Прибор оцифровывает сигнал 12-битным АЦП в полосе 50 МГц. Цифровой процессор вычисляет спектр с разрешением 7.3 кГц. Высокая скорость сканирования достигает 6 ГГц/с. Усиление регулируется в диапазоне 65 дБ. Данные передаются на ПК через гигабитный Ethernet.

Технические характеристики и функционал

Диапазон входных частот составляет 500–6000 МГц. Возможно снижение нижней границы до 70 МГц. Максимальный уровень входного сигнала равен -5 дБмВт. Коэффициент шума приёмника: 2 дБ на 800 МГц и 3.8 дБ на 5.5 ГГц. Мгновенная полоса анализа равна 50 МГц. Разрядность АЦП составляет 12 бит.

Разрешение по частоте достигает 7.3 кГц. Скорость сканирования превышает 6 ГГц/с. Усреднение спектра регулируется от 1 до 256. Диапазон регулировки усиления составляет 65 дБ. Напряжение питания — 8–30 В. Максимальная потребляемая мощность — 6 Вт. Входной разъём SMA. Интерфейс подключения к ПК — Ethernet 1G. Габаритные размеры — 80x80 мм.

Границы применения

Прибор подходит для поиска источников помех. Используется для контроля радиочастотного спектра. Применяется в системах радиомониторинга и безопасности. Высокая скорость сканирования позволяет быстро обнаруживать сигналы. Компактный размер упрощает интеграцию в мобильные комплексы.

Выбирайте сканирующее радиоприёмное устройство РЗЭ в магазине COPTERPARTS. Ваш радиомониторинг станет быстрее и эффективнее. Закажите профессиональный прибор для сложных задач уже сегодня.

• Диапазон входных частот: от 500 МГц до 6 ГГц. Нижнюю рабочую частоту можно снизить до 70 МГц, если отказаться от опорной частоты 10 МГц, замешанной во входной сигнал, и выпаять входной ФВЧ.
• Максимальный уровень входного сигнала: -5 дБмВт (при минимальном усилении)
• Коэффициент шума приёмника: 2 дБ (на частоте 800 МГц), 3,8 дБ (на частоте 5,5 ГГц)
• Мгновенная полоса анализа: 50 МГц (дискретизация 60 МГц, I/Q)
• Разрядность АЦП: 12 бит
• Разрядность выходных спектральных отсчётов: 32 бит
• Разрешение по частоте: 7.3 кГц
• Скорость сканирования: более 6 ГГц/с (без усреднения)
• Усреднение спектра: 1-256
• Диапазон регулировки усиления: 65 дБ
• Напряжение питания: 8 – 30 В
• Максимальная потребляемая мощность: 6 Вт
• Входной разъём: SMA
• Интерфейс подключения к ПК: Ethernet 1G
• Габаритные размеры: 80x80 мм
