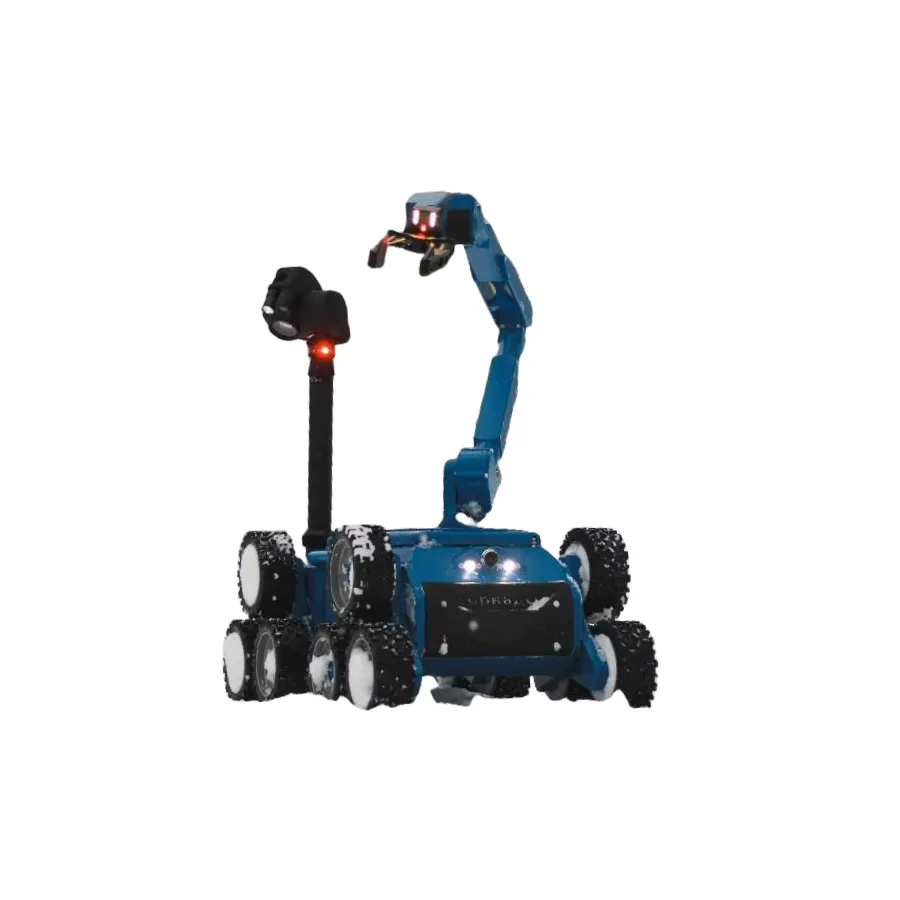

Промышленный робот Торнадо RC Robotic

Выбирайте компактного мобильного робота — Торнадо RC Robotic!

Это универсальный роботизированный комплекс для специальных задач. Промышленный робот Торнадо RC Robotic сочетает маневренную платформу и функциональный манипулятор. Робот создан для работы в опасных и труднодоступных местах. Его компактность является ключевым преимуществом.

• Высокая проходимость при компактных габаритах.

• Способность преодолевать лестницы и водные преграды.

• Длительный срок непрерывной и интервальной работы.

• Защищенное исполнение для работы в экстремальных условиях.

• Управление на большом расстоянии по цифровому каналу.

Мобильность и всепогодность платформы

Робот Торнадо передвигается со скоростью до 7 км/ч. Грузоподъемность его платформы составляет 25 килограммов. Он доступен в трех различных исполнениях по размеру. Длина варьируется от 0,74 до 0,87 метра. Ширина составляет от 0,43 до 0,48 метра. Высота платформы равна 0,31 метра.

Масса зависит от выбранного исполнения. Вес без аккумулятора от 36 до 38 килограммов. С аккумулятором масса увеличивается до 40-42 кг. Робот обладает выдающейся проходимостью. Он берет пороги высотой 0,22 метра. Платформа поднимается по лестницам с уклоном 30 градусов. Высота ступени при этом может быть 0,18 метра.

Робот преодолевает продольные и поперечные уклоны до 40 градусов. Он может форсировать водные преграды глубиной 1 метр. Класс защиты корпуса соответствует стандарту IPX7. Допустимая температура эксплуатации от -30 до +50°С.

Управление осуществляется по защищенному радиоканалу. В городских условиях дальность связи достигает 500 метров. На открытой местности она увеличивается до 1200 метров. Продолжительность непрерывной работы составляет 5 часов. В удаленно-интервальном режиме это 24 часа. Общий ресурс работы может достигать 900 часов.

Манипулятор для точных операций

Робот оснащен пятистепенным манипулятором. Плюс отдельная степень свободы у схвата. Его максимальный вылет равен 1,25 метра. Грузоподъемность на полном вылете составляет 5 килограммов. Вблизи транспортного средства он поднимает до 15 кг.

Масса самого манипулятора равна 15 килограммам. Губки схвата раскрываются на 150 миллиметров. Опорно-поворотное устройство вращается неограниченно. Для визуального контроля установлена одна телекамера. Оператор видит обстановку вокруг робота.

Это решение для инспекции и разведки. Комплекс подходит для обезвреживания опасных предметов. Он эффективен в спасательных и технических работах. Компактный размер позволяет работать внутри помещений.

Шасси

• Скорость передвижения: 0…7 км/ч
• Грузоподъемность транспортного средства: 25 кг
• Допустимые типовые препятствия:
• Пороговое препятствие: 0,22 м
• Лестничный марш: с уклоном 30° и высотой ступени 0,18 м
• Продольный уклон: 40°
• Поперечный уклон: 40°
• Глубина водной преграды: 1 м
• Управление по радио в прямой видимости (радиоканал цифровой/аналоговый):
• В городских условиях: 500 / 300 м
• На открытой местности: 1200 / 600 м
• Продолжительность непрерывной (удаленно-интервальной) работы: 5(120)…24(900) ч
• Габаритные размеры:
• Длина (исполнение 00 / 01 / 02): 0,74 / 0,8 / 0,87 м
• Ширина (исполнение 00 / 01 / 02): 0,43 / 0,46 / 0,48 м
• Высота: 0,31 м
• Масса для исполнения 00, 01, 02 (без/с аккумулятором): 36/40, 37/41, 38/42 кг
• Класс защиты транспортного средства: IPX7
• Допустимая температура эксплуатации: от -30 до +50°С

Манипулятор

• Максимальный вылет от оси опорно-поворотного устройства: 1,25 м
• Грузоподъемность на полном вылете: 5 кг
• Грузоподъемность вблизи транспортного средства: 15 кг
• Количество степеней подвижности: 5 + схват
• Максимальное раскрытие губок схвата: 150 мм
• Количество телекамер: 1
• Максимальный угол поворота ОПУ вокруг вертикальной оси: не ограничен
• Масса манипулятора: 15 кг.
