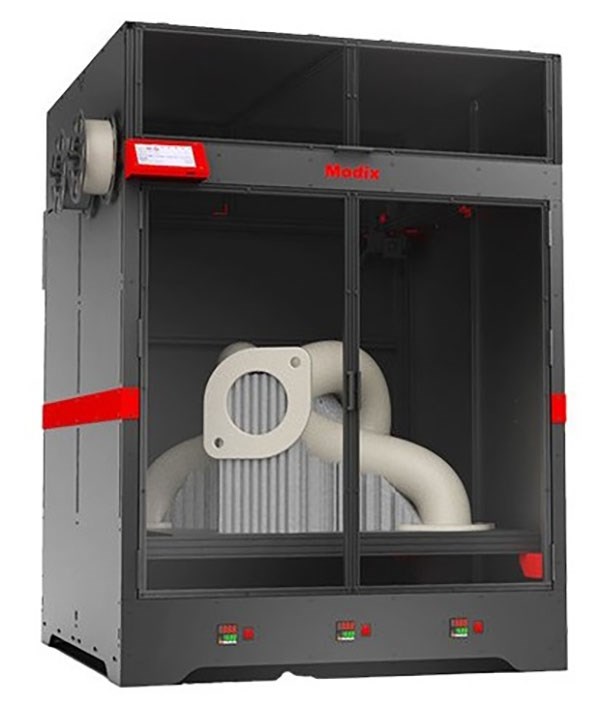

3D принтер Modix BIG-Meter

3D принтер Modix BIG-Meter представляет собой устройство для 3D печати с большой, позволяющей производить изделия в натуральную величину камерой построения размером 1010x1010x1010 мм. Обладающий четырьмя, доступными к управлению индивидуально двигателями осей X и Z, принтер способен обеспечить автоматическую калибровку наклона станины при подготовке к старту рабочего процесса.

Особенности 3D принтера Modix BIG-Meter

Выполнен в закрытом корпусе из черных алюминиевых композитных панелей (ACP) толщиной 3 мм, усиленном твердыми алюминиевыми профилями с Т-образным пазом 40X40 мм, дополненные алюминиевыми кронштейнами и шарнирами с порошковым покрытием, вырезанными лазером;

Оснащен контроллером Duet 2 WiFi, сделанным в Великобритании имеющим мощный 32-битный процессор, выделенный модуль Wi-Fi с внешней антенной, а также сверхтихие драйверы шагового двигателя TMC2660, до 256 микрошагов. Имеется высокоскоростная USB-карта и поддержка второй внешней SD-карты при необходимости;

Интерфейс принтера представлен 7-дюймовым сенсорным экраном Duet3d интегрированным с контроллером, наличием слотов для SD-карты и USB, а также возможностью доступа к сети Wi-Fi, для удаленного управления с мобильного или ПК, позволяющий пользователям загружать файлы для печати прямо со своей рабочей станции;

Механика принтера представлена линейными направляющими от Hiwin MGW9H, четырьмя шарико-винтовым парами Z для оси Z диаметром 12 мм, шаг 4 мм, а также ремнем ГРМ Gates GT2 шириной 9 мм, армированным стекловолокном;

Поддерживает как 110 В, так и 230. Имеет защиту от короткого замыкания, перегрузки, перенапряжения, перегрева. Оснащен светодиодным индикатором включения питания, а также выключателями и соединителями авиационного класса;

Платформа для печати представлена в виде подогреваемой алюминиевой пластины Alcoa Mic6 толщиной 6,35 мм, производство США. Задействован нагреватель с питанием от переменного тока 1370 Вт с максимальной температурой нагрева 120°C. Требуется дополнительный независимый источник переменного тока 15 А. Имеет двойные зоны нагрева. Внутренний размер 200X200 мм для небольших объектов и низкого энергопотребления. В качестве поверхности для печати используется пленка PEI с высокотемпературным клеевым слоем 3M;

Предусмотрено автоматическое выравнивание печатного стола. Щуп BL имеется в стандартной комплектации. Определение формы станины сохраняется в памяти контроллера и активируется перед каждым стартом печати;

Программное обеспечение - Duet RepRap с открытым исходным кодом. Ведущая прошивка для 3D-печати, позволяющая выполнять печать в многочисленных конфигурациях и легкую настройку с помощью макросистемы. Можно выбрать любой доступный слайсер и контроллер 3D-принтера, включая Slic3r, Cura и Simplify3d (рекомендуется);

Оснащен экструдером E3D Aero для первичных и вторичных экструдеров, имеющего конфигурацию: главный - прямой привод, вторичный - прямой привод. Передаточное число привода экструдера имеет соотношение 3:1, для мощности и точности. Двойная печатающая головка позволяет производить сложные модели, требующие опоры, т.е. модели с внутренней геометрией. Для таких заданий прекрасно подходит двойная печатающая головка, которая дает возможность печатать параллельно и растворимыми нитями, которые позже будут удалены водой;

Сопла принтера, поддерживаемые высокопроизводительным тепловым блоком E3D V6 (стандартная комплектация) Volcano выполнены из латуни и могут иметь диаметры: 0,4, 0,6 и 0,8 мм. Принтер может быть оснащен как блоком E3D V6 для печати очень мелких предметов с высокой детализацией, так и тепловым блоком Super Volcano, для высокоскоростной печати с высокой скоростью потока, а также для печати объемных объектов;
