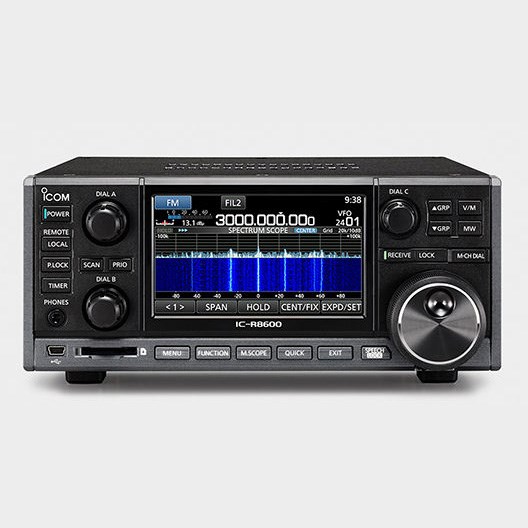

Сканирующий приемник Icom IC-R8600

IC-R8600 использует FPGA и DSP для демодуляции, декодирования и обработки сигналов. Прямые ВЧ-сигналы и сигналы промежуточных частот, преобразованные из сигналов ОВЧ/УВЧ, оцифровываются в 14-битном аналого-цифровом преобразователе и передаются на FPGA и DSP для оптимальной обработки. Высокоскоростная частота дискретизации 122,88 МГц, используемая для аналого-цифрового преобразователя, обеспечивает превосходное сглаживание и повышение качества принимаемых сигналов.

Преимущества приемника IC-R8600:

• Сверхширокий диапазон частот (10 кГц-3GHz) с функцией RSSI (индикация уровня принимаемого сигнала)
• S-метр имеет высокую точность ±3 дБ (в диапазоне от 0,5 до 1100 МГц), которую можно использовать для измерения уровня сигнала.
• Быстрое перемещение, область спектра в реальном масштабе времени и функция waterfall (водопад)
• Декодирует цифровые сигналы D-STAR, NXDN, dPMR, APCO P25, DCR и др.
• Принимает аналоговые сигналы SSB, CW, FSK, AM, FM, WFM
• Большой 4,3-дюймовый сенсорный TFT-дисплей
• Высокое качество декодирования с использованием архитектуры FPGA/DSP в сочетании с супергетеродинной схемой
• Дополнительное ПО RS-R8600 для дистанционного управления ПК позволяет управлять всеми функциями приемника через сеть
• Выход цифрового потока I/Q для использования со сторонним программным обеспечением SDR и / или внешним декодированием
• Слот для SD-карты для журнала декодирования и записи голоса
• Дополнительный динамик SP-39AD со встроенным источником питания
• 3 антенных разъема: тип SO-239, разъем phono (RCA) для ВЧ и разъем типа N
• Часы и функция NTP
• Центральный индикатор настройки и цифровая автоматическая регулировка частоты (AFC) для FM, WFM и цифровых режимов
• Функция голосового синтезатора
• Функции звукового тона и фильтров: HPF/LPF, басы, высокие частоты и компенсация частотных предыскажений (FM de-emphasis)
• Команды дистанционного управления CI-V.

Технические характеристики ICOM IC-R8600

• Диапазон частот: 0.010000 ~ 3000.0 МГц (Некоторые диапазоны частот не гарантированы)
• Виды модуляции и режимы приема: SSB, CW, FSK, AM, FM, WFM, цифровой режим (D-STAR, P25, NXDN, dPMR, DCR)
• Количество каналов: 2000 (в 100 группах), плюс 400 (50 пар - для пределов сканирования, 200 – для автоматической записи, 100 – для сканирования каналов с Sicom2017 пропуском).
• Источник питания:13.8 В постоянного тока (±15%)
• Диапазон рабочих температур: От -10°C до +60°C.
• Нестабильность частоты: Не более ±0.5·10-6.
• Разъемы для антенн: (несимметричная нагрузка) [ANT1][ANT2][ANT3]
• Частоты:10кГц~3000МГц10кГц~30МГц10кГц~30МГц
• Импеданс: 50_ 50_ 500_
• Разъем: N-типа SO-239RCA
• Разрешение по частоте: 1 Гц (минимум).
• Потребляемая энергия: 1.8 А – в дежурном режиме, 2.0 А – при максимальной громкости.
• Габариты (мм): 220 (Ш) х 90 (В) х 230 (Г) – без выступов.
• Масса (кг): 4.3 (приблизительно)

Характеристики приемника

• Тип приемной системы: 0.010000 ~ 29.99999 МГц – прямая выборка. 30.00000 ~ 1099.999999 МГц – супергетеродин с двойным преобразованием. 1100.000000 ~ 3000.000000 МГц - супергетеродин с тройным преобразованием.
• Частота дискретизации: 122.88 МГц
• Промежуточные частоты (МГц): Принимаемые частоты1-я ПЧ2-я ПЧ3-я ПЧ
• 0.010 ~ 29.999---
• 30.000 ~ 499.999778.746.35-
• 500.000 ~ 1099.999278.746.35-
• 1100.000 ~ 1499.999900~500.000001278.746.35
• 1500.000 ~ 3000.0001000-500278.746.35
• Чувствительность (предусилитель включен):
• Режим: МГцdBdB_
• S/N
• SSB/CW/FSK Ширина полосы: SSB/FSK=2.4 кГц CW=500 Гц0.100000 ~ 1.79999910-6
• 1.800000 ~ 29.99999910-14
• 30.000000 ~ 1099.99999910-10
• 1100.000000 ~ 1999.99999910-10
• 2000.000000 ~ 3000.00000010-8
• AM Ширина полосы 6 кГц 0.100000 ~ 1.7999991016
• 1.800000 ~ 29.999999108
• 30.000000 ~ 1099.9999991015
• 1100.000000 ~ 1999.9999991015
• 2000.000000 ~ 3000.0000001015
• FM Ширина полосы 15 кГц SINAD
• 28.000000 ~ 29.99999912-6
• 30.000000 ~ 1099.99999912-6
• 1100.000000 ~ 1999.99999912-6
• 2000.000000 ~ 3000.00000012-4
• SINAD
• WFM Ширина полосы 180 кГц30.000000 ~ 1099.999999123
• 1100.000000 ~ 1999.999999123
• 2000.000000 ~ 3000.000000125
• BER
• Цифровой D-STAR, NXDN, dPMR, DCR28.000000 ~ 1099.9999991%-2
• 1100.000000 ~ 1999.9999991%-2
• 2000.000000 ~ 3000.0000001%0
• BER
• Цифровой P2528.000000 ~ 1099.9999995%-5
• 1100.000000 ~ 1999.9999995%-5
• 2000.000000 ~ 3000.0000005%-3
• Избирательность:
• SSB/FSK
• Ширина полосы 2.4 кГцНе менее 2.4 кГц/-3 дБ
• Не более 3.6 кГц/-60 дБ
• CW
• Ширина полосы 500 ГцНе менее 500 Гц/-3 дБ
• Не более 700 Гц/-60 дБ
• AM
• Ширина полосы 6 кГцНе менее 6.0 кГц/-3 дБ
• Не более 15.0 кГц/-60 дБ
• FM
• Ширина полосы 15 кГцНе менее 12.0 кГц/-6 дБ
• Не более 25.0 кГц/-60 дБ
• WFM Не менее 180 кГц/-6 дБ
• Избирательность по побочному и зеркальному каналам:
• 0.100000 ~ 29.999999 МГцНе менее 70 dB
• 30.000000 ~ 1099.999999 МГцНе менее 50 dB
• 1100.000000 ~ 2499.999999 МГцНе менее 40 dB*
• 2500.000000 ~ 3000.000000 МГцНе менее 40 dB **На частотах от 1100 МГц и выше, по 1-й ПЧ – не менее 35 dB. *На частотах от 2000 МГц и выше, по 1-й ПЧ – подавление по зеркальному каналу не менее 30 dB. Выходная мощность аудиосигнала – более 2Вт (на нагрузке 8_ и искажении 10%).
• Выходной импеданс на звуковой частоте - 8_.
• Дополнительные аксессуары
• AD-55NS -адаптер питания 220 В
• SP-39AD -внешний громкоговоритель со встроенным блоком питания.
• SP-23 -внешний громкоговоритель.
• MB-123 -ручка для переноски.
• CS-R8600 -программное обеспечение для программирования основных параметров IC-R8600
• RS-R8600 -программное обеспечение для дистанционного управления IC-R8600.
• Рекомендуемые антенны.
• AH-8000 -Широкополосная базовая антенна для приемника, 100-3300 МГц, кабель 15м, разъем N (аналог AH-7000 )
• AH-710 -КВ дипольная антенна 1.9-30МГц с согласующим устройством, размах 25м, с кабелем 30м
