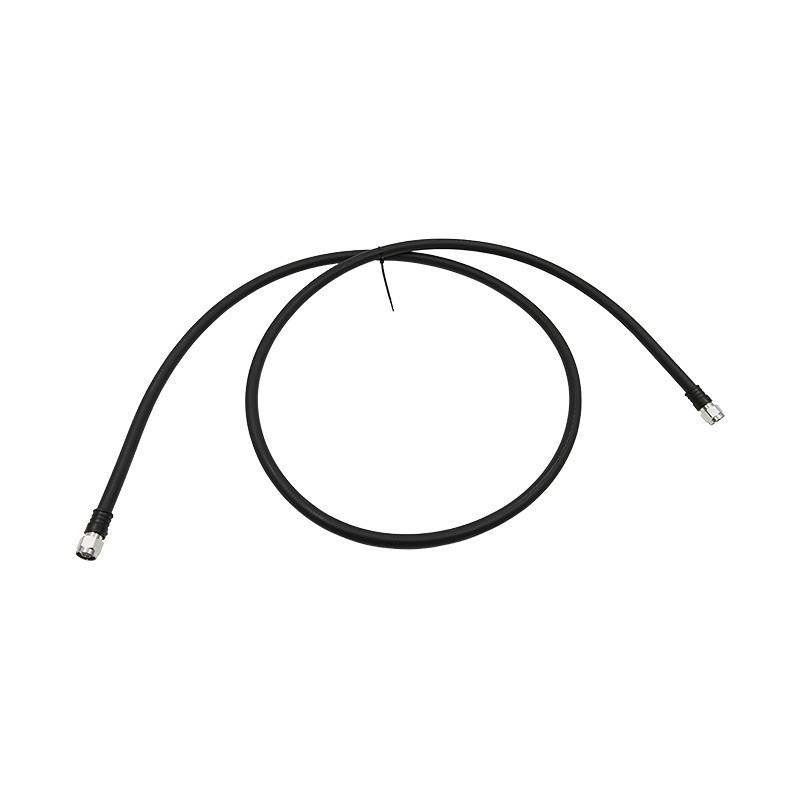

Кабельная сборка N-male - 2 метра 1/2 SF - N-male

Кабельная сборка с разъемами N-male используется в следующих случаях:

• Для коммутации компонентов БС сотовых операторов;
• В распределенных антенных системах для подключения антенн к ретрансляторам и линейным усилителям;
• С целью передачи сигнала с минимальными потерями в измерительных аппаратных комплексах (совместно с анализаторами спектра, генераторами сигнала, измерителями мощности и т. п.);
• С любым другим радиочастотным оборудованием, требующим короткой коммутации внутри корпуса или в ограниченном пространстве.

Кабель и коннекторы имеют волновое сопротивление 50 Ом, что обеспечивает высокую производительность при использовании с соответствующим радиооборудованием. Диаметр фидера 1/2_ SF составляет 13,75 мм, при этом диаметр центральной жилы — около 3,5 мм. Особенностью фидера является сплошной медный экран (спиральная гофра), который обеспечивает надежную защиту линии передачи от наружных электромагнитных помех. Внешняя оболочка выполнена из огнестойкого материала без галогенов (LSZH). Разрешенная температура эксплуатации — от -55°C до +85°C.

N-разъемы являются классическими ВЧ-коннекторами с резьбовым типом соединения. Они обеспечивают широкий диапазон рабочих частот и устойчивость к колебаниям, которые кабели могут испытывать при установке на открытых площадках.

Низкие потери при соединении устройств

Фидер 1/2_ SF обладает низкими потерями в диапазоне частот сотовой связи. Например, при длине кабеля 2 метра потери на GSM-частоте 900 МГц составят всего 0,2 дБ, а при передаче сигнала высокой частоты 3 ГГц — около 0,4 дБ. Большинство радиосистем и линий связи позволяют пренебречь столь малыми потерями.

Кабельная сборка изготавливается фабричным методом на автоматизированном производстве, что гарантирует минимизацию дефектов и исключительную надежность готового изделия. Кабельные сборки проходят обязательный контроль и тестируются на отсутствие повреждений проводника и других неисправностей. Разъемы снабжены изолирующими насадками, которые препятствуют попаданию пыли и влаги внутрь коннектора.

Затухание (на 100 м)

150 МГц: 3,96 дБ
300 МГц: 5,68 дБ
450 МГц: 7,04 дБ
800 МГц: 9,57 дБ
900 МГц: 10,20 дБ
1500 МГц: 13,50 дБ
1800 МГц: 14,90 дБ
2400 МГц: 17,50 дБ
3000 МГц: 19,90 дБ
