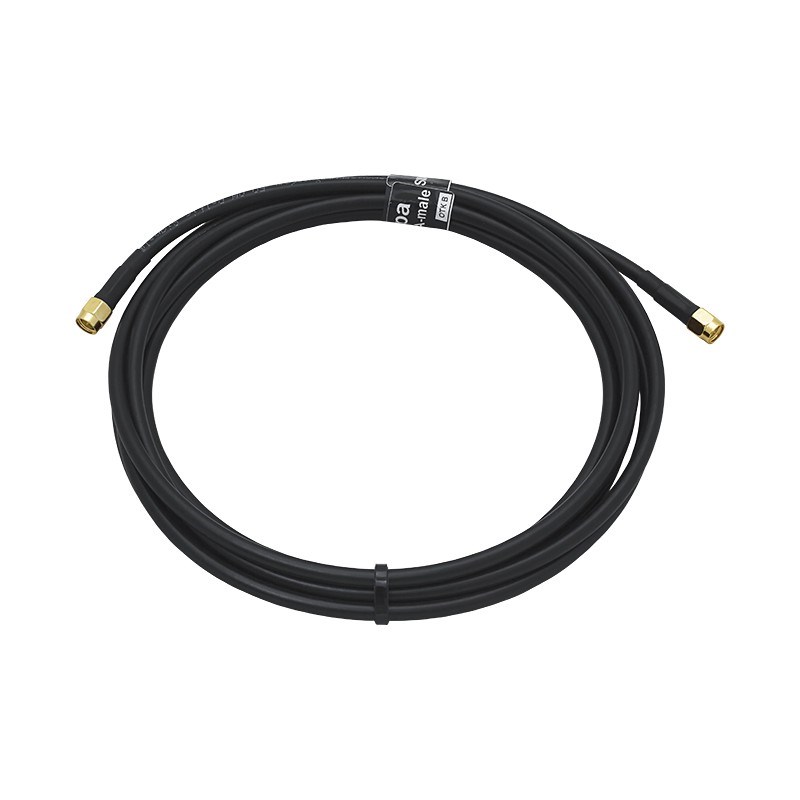

Кабельная сборка SMA-male - 3 метра RG-58 - SMA-male

Кабельная сборка SMA для мобильных (сотовых) устройств

Многие устройства сотовой связи поставляются без антенн. Также бывает, что штатный антенный кабель слишком короток для удобного подключения оборудования. В этих случаях, а также во многих других на помощь приходят более длинные кабельные сборки, имеющие совместимые ВЧ-коннекторы. Эта сборка имеет длину 3 метра, а на ее концах установлены разъемы SMA-male.

Разъемы серии SMA хорошо известны своей надежностью, прочностью и простотой. Благодаря резьбовому креплению, обеспечивается надежный контакт, а компактные габариты упрощают монтаж и прокладку кабеля в бытовых и промышленных условиях. Серия SMA-разъемов устанавливается на самые разные ВЧ-приборы, включая:

• Промышленные (корпусные) модемы, а также роутеры со слотом для SIM-карты;
• Телефоны GSM/3G/LTE (стационарные), а также сотовые шлюзы FXS/FXO;
• Усилители (репитеры) для автомобилей, маломощные антенные усилители, некоторые другие виды усилителей связи;
• Устройства, определяющие собственное местонахождение посредством систем глобального позиционирования (GPS, Glonass, BeiDou и др.);
• Специальное оборудование, работающее в свободных диапазонах, не требующих лицензии (например, WiFi, 433 МГц и т. п.);
• Приборы измерения мощности сигнала и спектра, разнообразные тестеры и анализаторы.

Для всех вышеперечисленных приборов также изготавливаются антенны, которые могут подключаться непосредственно к устройству или размещаться на расстоянии от него. Во втором случае для соединения используются кабельные сборки.

Кабельная линия представлена маркой RG-58 A/U, которая имеет наружный диаметр 5,00 мм. Этот кабель — одно из универсальных решений для подключения ВЧ-оборудования на небольших расстояниях. На расстоянии 3 метров провод оказывает минимальное воздействие на сигнал, приводя лишь к незначительному его ослаблению.

Преимущество кабеля RG-58 A/U — цельная медная жила и двойной экран (фольга, оплетка). Жила диаметром 1,02 мм и экран разделены слоем вспененного полиэтилена, который необходим, чтобы в проводе сохранялась соосная структура. Наружная оболочка выполнена из ПВХ черного цвета: она устойчива к влаге, пыли, солнечному УФ-излучению. Эксплуатация кабеля допустима при температурном режиме от -40°C до +70°C.

Затухание (на 100 м)

150 МГц: 14,60 дБ
280 МГц: 20,70 дБ
350 МГц: 22,50 дБ
400 МГц: 23,00 дБ
800 МГц: 31,10 дБ
900 МГц: 36,50 дБ
1200 МГц: 39,10 дБ
1500 МГц: 47,70 дБ
1800 МГц: 52,50 дБ
1900 МГц: 53,00 дБ
2000 МГц: 55,40 дБ
2500 МГц: 61,10 дБ
2700 МГц: 69,00 дБ
3000 МГц: 75,00 дБ
