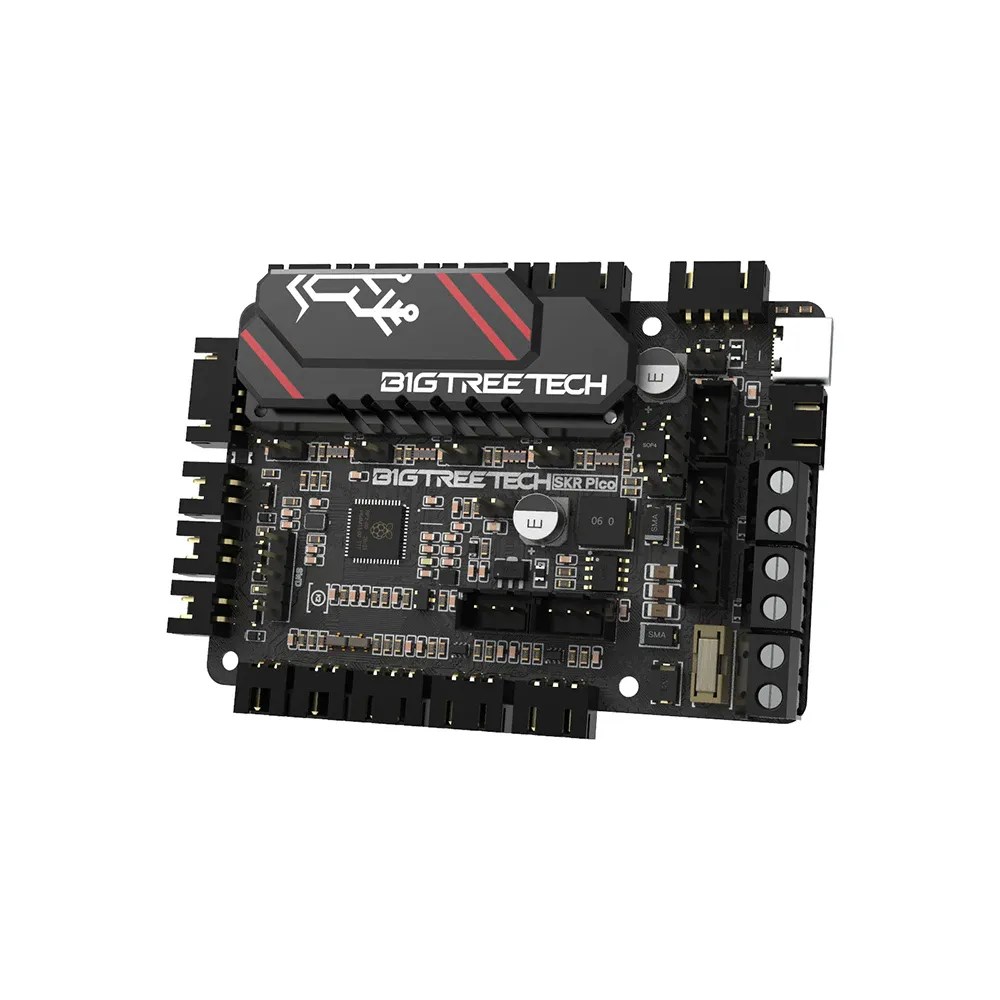

Микрокомпьютер Bigtreetech SKR Pico V1.0
Купите плату управления Bigtreetech SKR Pico V1.0 для 3D-принтера
Компания Bigtreetech (BTT) из Шэньчжэня специализируется на оборудовании для 3D-печати. Бренд выпускает материнские платы SKR Mini E3 V3, SKR 3 и Octopus Pro. Также в ассортименте есть дисплеи TFT, датчики автоуровня и драйверы шаговых двигателей TMC. Продукция BTT совместима с прошивками Marlin и Klipper.
- Микроконтроллер RP2040 с двумя ядрами Cortex-M0+.
- Четыре встроенных драйвера TMC2209 с управлением UART.
- Компактный размер 85x56 мм как у Raspberry Pi.
- Поддержка питания 12 В и 24 В постоянного тока.
- Совместимость с Klipper и Marlin прямо из коробки.
Как работает плата управления 3D-принтером
Вы подключаете питание 12 или 24 вольта. Затем подключаете шаговые двигатели осей X, Y и Z. Датчики температуры следят за нагревами стола и хотэнда. Микроконтроллер обрабатывает команды от компьютера. Драйверы TMC2209 управляют двигателями тихо и точно. Плата отправляет сигналы для печати 3D-модели.
Технические характеристики и функционал
Плата SKR Pico V1.0 имеет размер 85x56 мм. Четырёхслойная печатная плата обеспечивает стабильность. Микроконтроллер RP2040 работает на частоте 133 МГц. Входное питание принимает 12 вольт или 24 вольта. Логическое напряжение платы равно 3.3 вольта. Интерфейсы драйверов: X, Y, Z1, Z2 и E.
Каждый драйвер TMC2209 управляется через UART. Датчики температуры: TH0, THB и два канала NTC. Есть слот для карты памяти microSD. Поддерживаются прошивки Klipper и Marlin. Идеально для компактных принтеров Voron 0.1.
-
Габариты8,5 x 5,6 см
-
Напряжение3,3 В
-
Поставщикcopterparts.ru
-
ПроцессорARM Cortex-M0+ RP2040
