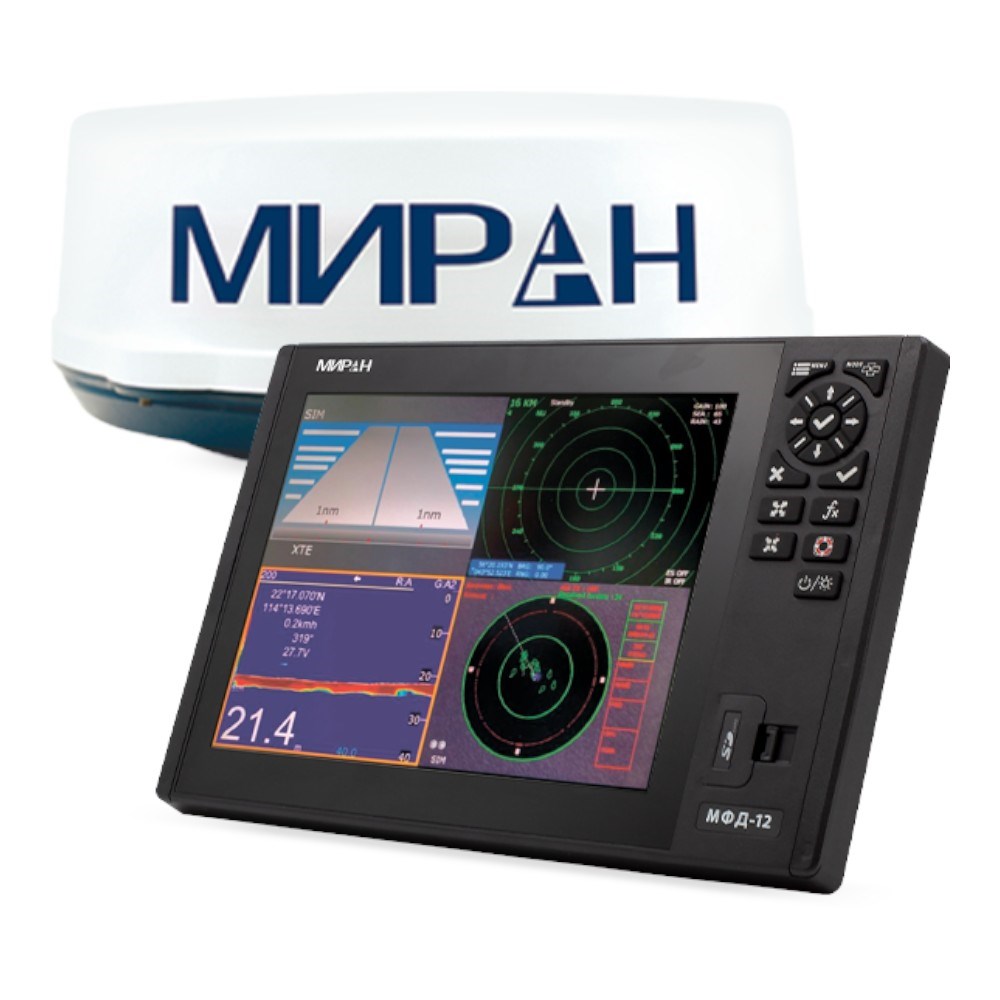

Радиолокационная станция МИРАН МФД-12-07

РЛС МФД-12-07 является навигационным оборудованием для установки на суда внутреннего плавания и суда прибрежного морского плавания. Радиолокационная станция предназначена для обнаружения, сопровождения надводных, наземных объектов, а также предотвращения столкновений. Устройство способно определять дальность и скорость объектов на речном пространстве. Имеет сертификаты Российского классификационного общества и Российского морского регистра судоходства.

Радиолокационная станция поставляется с радарной антенной «МИРАН РА-07». Это антенна закрытого типа, работающая в диапазоне 9410 МГц ±30МГц (X-Band). Степень защиты антенны соответствует IP56. Это обеспечивает частичную защиту от попадания пыли и полную защиту от попадания внутрь оболочки динамического воздействия потоков воды. Также способна выдержать порывы ветра до 51,5 м/с. Скорость вращения антенны составляет 24 (±2) об/мин. Время полной готовности: 1 минута 30 секунд.

Антенна РА-07 позволяет получать надежную информацию о навигационной картине вокруг судна, тем самым обеспечить безопасность плавания. Это наиболее полезно в условиях плотной навигации, например в узких проливах.

Основной блок радиолокационной станции имеет дополнительные функции: картплоттер, эхолот, ГНСС приемник, АИС В. Карплоттер отображает положение судна на карте и поддерживает такие карты, как C-MAP Max, K-Chart Mapping System, Navionics+. Встроенный эхолот с поддержкой широкого ассортимента трансдьюсеров следит за рельефом дна, а также может определять его плотность и однородность. Помимо этого, возможно замерить глубину или заметить скопления рыб.

Все полученные данные отображаются на цветном ЖК-дисплее с разрешением 1024 на 768.

Радиолокационная станция способна функционировать в широком диапазоне температур от – 10°С до + 55°С. Система устанавливается на судах внутреннего (вместимостью до 1600 регистровых тонн) и прибрежного морского (до 500 регистровых тонн) плавания.

Возможна дополнительная комплектация:

• Датчик эхолота, «ТБ/ТП-50/200».
• Датчик эхолота «ТБ-1-50/200».
• Датчик температуры «ДТ-1».
• Антенна ГНСС «ГНСС-10» с кабелем 10 метров.
• Роутер «МИРАН МФДР».

Сферы применения РЛС МФД-12-07

• Навигация. Радиолокационная станция определяет местоположение кораблей и судов, а также поможет улучшить навигацию в условиях плохой видимости или стремительного потока воды.
• Безопасность судоходства. Радиолокационная станция позволяет обнаруживать, идентифицировать другие суда, избегать столкновений, потенциально опасных ситуаций, контролировать движение судна.
• Измерение расстояния. Радиолокационная станция МИРАН МФД-12 способна отследить и рассчитать параметры местности, независимо от трудности погодных условий.

Причины купить радиолокационную станцию

• Сертификаты РКО, РМРС и Росморречфлот.
• Цветной жидкокристаллический цифровой дисплей.
• Встроенный эхолот.
• Встроенный картплоттер.
• Широкий диапазон рабочих температур РЛС.
• Подходит для судов ВВП до 1600 регистровых тонн.
• Диапазон, интервал диапазона и количество колец: 0,125 (0.0625,2), 0,25 (0.125,2), 0,5 (0.125,4), 0,75 (0.25,3), 1 (0.25,4), 1,5 (0.25,6), 2 (0.5,4), 3 (0.5,6), 4 (1,4), 6 (1,6), 8 (2,4), 12 (2,6), 16 (4,4), 24 (4,6), 36 (6,6), 48 (8,6), 64 (16,4), 72 (12,6) мили/км.
• Разрешение по направлению: В пределах 1°.
• Разрешение по дальности: Не хуже 30 м.
• Точность кольца дальности: 0,9% либо используемая дальность либо 8 м.
• Минимальная дальность: 25 м.
• Метки: Линия курса, Шкала направлений, Кольцо дальности, VRM, Индикатор настройки EBL, Курсор, Защитная зона, Метка севера (требуется ввод данных курса).
• Вибрация: 1-12,5 Гц±1,6 мм.
• Общая амплитуда вибрации: 12.5-25 Гц ±0,38 мм; 25-30 Гц ±0,10 мм.
• Средство Автоматической Радиолокационной Прокладки (САРП): 40 ручных целей либо 20 автоматических + 20 ручных.
• Режимы отображения: По северу (NU), По путевой точке (WP), По курсу (CU), По стабилизированному курсу (HU).

Технические характеристики радарной антенны «МИРАН РА-07»:
