Радиолокационная станция МИРАН МФД-12-12

РЛС МФД-12-12 с радарной антенной АМ-12 – это навигационное оборудование для обнаружения, сопровождения надводных, наземных объектов. Станция разработана группой компаний «Маринэк». РЛС позволяет определять дальность, скорость и параметры целей, что позволяет обеспечивать навигационную безопасность судоходства. Радиолокационная станция устанавливается на судах внутреннего (вместимостью до 1600 регистровых тонн) и смешанного (до 500 регистровых тонн) плавания. Станция имеет сертификат Российского Классификационного Общества и Российского Морского Регистра Судоходства, Росморречфлота. А также свидетельство о государственной регистрации программы для ЭВМ.

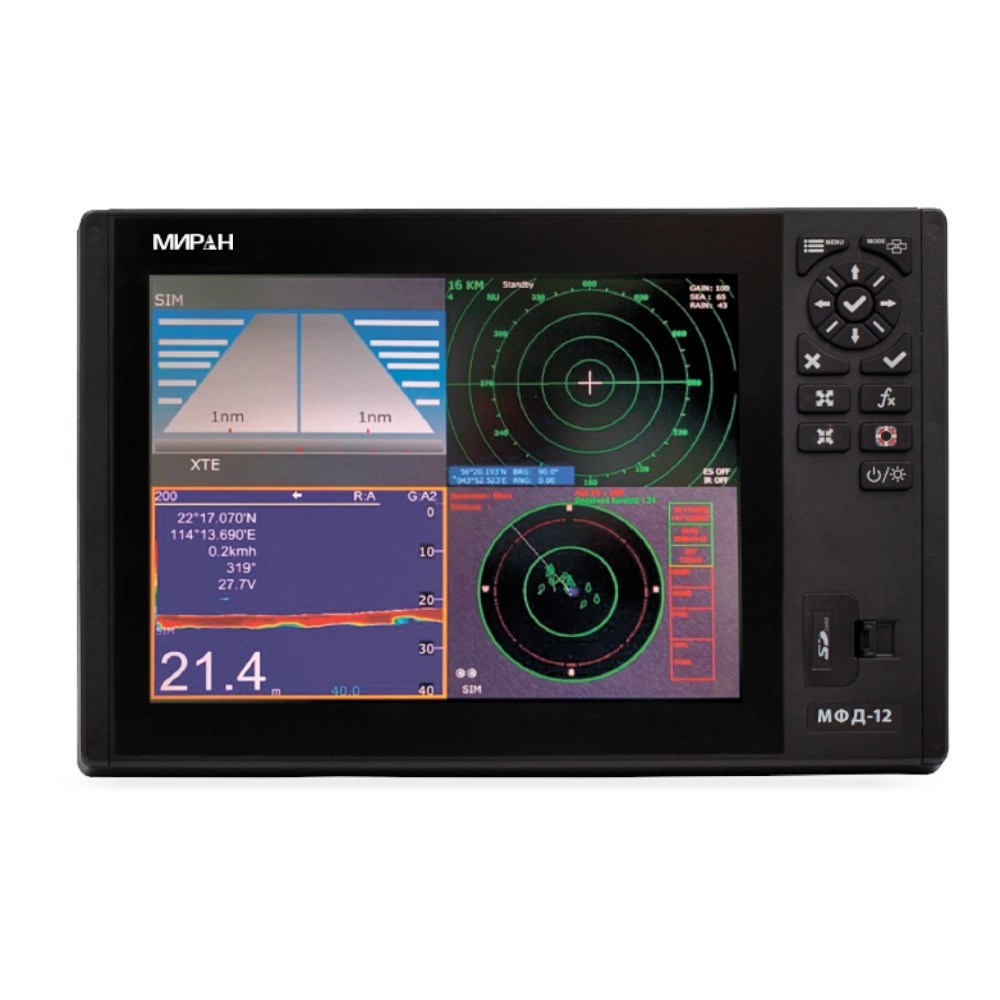

В основной блок РЛС входят: многофункциональный дисплей МФД-12 с дополнительными функциями картплоттера, эхолота, ГНСС-приёмника, АИС В.

В поставку оборудования входит антенна «МИРАН АМ-12». Это антенна щелевого типа, работающая в диапазоне 9410 МГц+30 МГц мощностью 6 кВт. Скорость вращения антенны составляет 24 об/мин. Диапазон рабочих температур антенны от -25°С до +55°С. Соответствует степени защиты IP56 и может выдержать порывы ветра до 100 м/с.

Антенна АМ-12 предоставляет достоверные данные о навигационной ситуации вокруг судна, что способствует обеспечению безопасного плавания. Это особенно актуально в условиях плотного судоходства, например, в узких проливах.

Картплоттер поддерживает карты С-МАР Max, K-Chart Mapping System, Navionics+, отображает положение судна на карте.

В устройство с помощью опционального датчика может быть встроен эхолот. Он фиксирует данные о рельефе дна, плотности, глубине и однородности. Все полученные данные отображаются на цветном ЖК-дисплее с разрешением 1024 на 768.

Основной многофункциональный блок весит не более 4 кг и имеет степень защиты IP44. Может функционировать в диапазоне температур от -10°С до +55°С.

Комплект поставки состоит из:
- Основного радара «МИРАН МФД-12-12»;
- Радарной антенны «АМ-12»;
- Платы АИС (20 целей);
- Платы АТА (40 целей);
- Монтажного комплекта:
- Комплекта ЗИП;
- Инструкции;
- Сертификата (по запросу).

Сферы применения РЛС МФД-12-12

• Навигация. Радиолокационная станция определяет позицию, маршрут судна, препятствия, другие данные по пути следования.
• Безопасность судоходства. РЛС МФД-12-12 позволяет обнаруживать, идентифицировать другие суда, избегать столкновений, потенциально опасных ситуаций, контролировать движение судна.
• Измерение расстояния. Радиолокационная станция РЛС МИРАН МФД-12-12 отследит, рассчитает параметры, в том числе в сложных погодных условиях.

Причины купить радиолокационную станцию

• Сертификаты РКО, РМРС, Росморречфлот.
• Цветной жидкокристаллический цифровой дисплей.
• Степень защиты основного блока РЛС IP44, антенны - IP56.
• Широкий диапазон рабочих температур.
• Подходит для судов ВВП до 1600 регистровых тонн.
• Диапазон, интервал диапазона и количество колец: 0,125 (0.0625,2), 0,25 (0.125,2), 0,5 (0.125,4), 0,75 (0.25,3), 1 (0.25,4), 1,5 (0.25,6), 2 (0.5,4), 3 (0.5,6), 4 (1,4), 6 (1,6), 8 (2,4), 12 (2,6), 16 (4,4), 24 (4,6), 36 (6,6), 48 (8,6), 64 (16,4), 72 (12,6) мили/км.
• Разрешение по направлению: В пределах 1°.
• Разрешение по дальности: Не хуже 30 м.
• Точность кольца дальности: 0,9% либо используемая дальность либо 8 м.
• Минимальная дальность: 25 м.
• Метки: Линия курса, Шкала направлений, Кольцо дальности, VRM, Индикатор настройки EBL, Курсор, Защитная зона, Метка севера (требуется ввод данных курса).
• Вибрация:: 1-12,5 Гц±1,6 мм.
• Общая амплитуда вибрации: 12.5-25 Гц ±0,38 мм; 25-30 Гц ±0,10 мм.
• Средство Автоматической Радиолокационной Прокладки (САРП): 40 ручных целей либо 20 автоматических + 20 ручных.
• Режимы отображения: По северу (NU), По путевой точке (WP), По курсу (CU), По стабилизированному курсу (HU).

• Габариты: 1250*435*440 мм.
• Вес: Не более 26 кг.
• Излучатель: Щелевая волноводная решетка.
• Частота: 9410 МГц+30 МГц.
• Выходная пиковая мощность: 6,0 кВт (номинальная).
• Диапазон: Х.
• Диапазон рабочих температур: От – 25°С до + 55°С.
• Тип антенны: Щелевой, 1,2 м.
• Скорость вращения: 24 об/мин.
• Степень защиты: IP56.
• Класс излучения: P0N.
